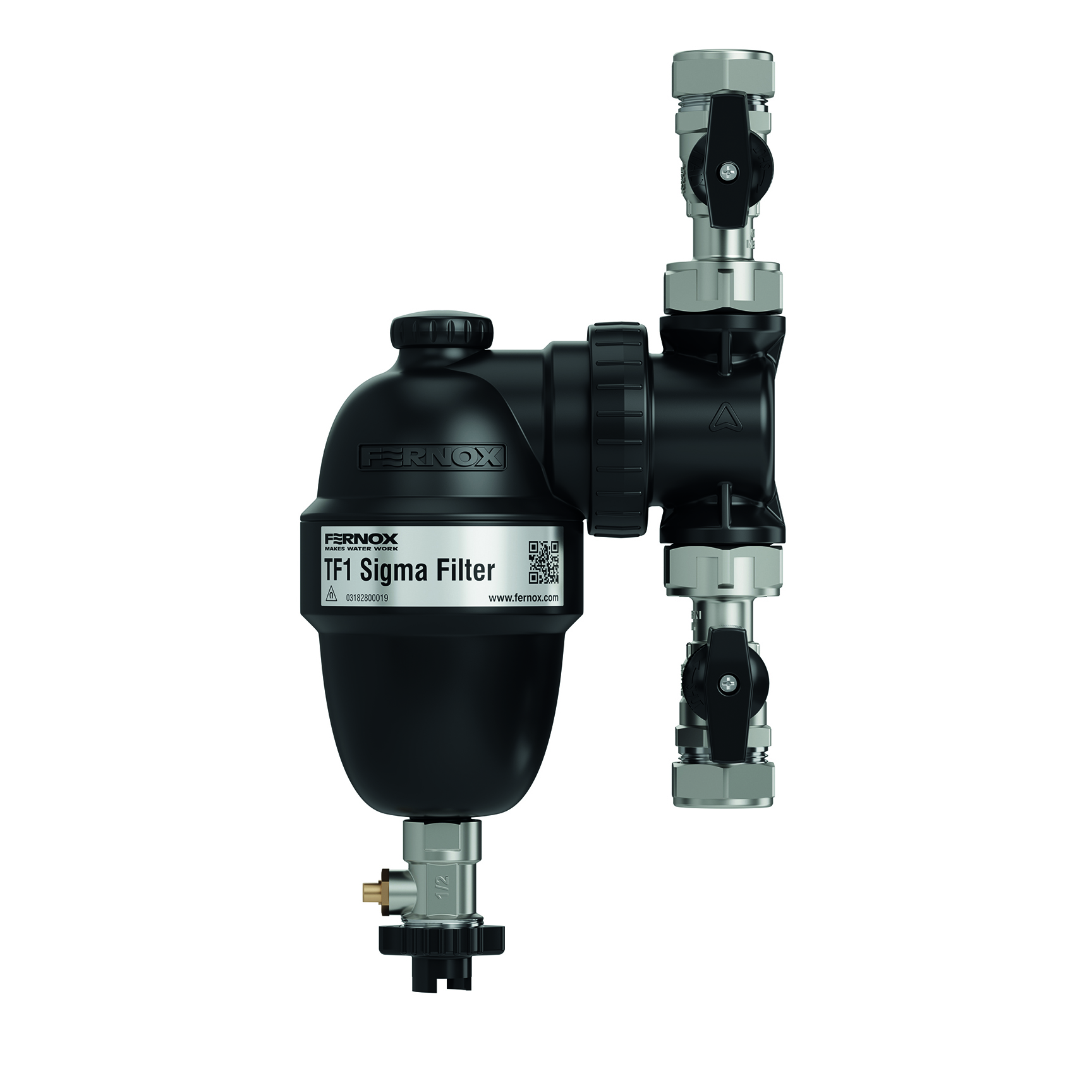

TF1 Sigma Filter

Gwarancja: 10 Lat

Bardzo skuteczny, precyzyjnie zaprojektowany przepływowy filtr instalacyjny TF1 Sigma Filter ma nierozbieralną obudowę bez pokrywy, co zapewnia większą niezawodność i wytrzymałość. Idealny do użytku w ograniczonych przestrzeniach ze względu na możliwość montażu w wielu położeniach, pod kątem do 45⁰.
Ten prosty w montażu filtr z kompozytowego tworzywa sztucznego pasuje do pionowych i poziomych przewodów rurowych i działa na zasadzie Hydronicznej Separacji Cząstek (HPS) kierując zanieczyszczenia do wbudowanego zespołu mocnych magnesów i umożliwiając ich usunięcie w bezpieczny sposób.

  • Sprawdzana ciśnieniowo, innowacyjna, nierozbieralna konstrukcja wyrobu zapewnia maksymalną niezawodność oraz umożliwia szybkie i łatwe czyszczenie przez zawór spustowy
  • Wyjątkowe działanie, dzięki technologii HPS wychwytuje szereg zanieczyszczeń magnetycznych i niemagnetycznych
  • Trwała i solidna konstrukcja wykonana z wysokiej jakości polimeru technicznego wzmocnionego włóknem szklanym, z mosiężnym lub plastikowym kolektorem.

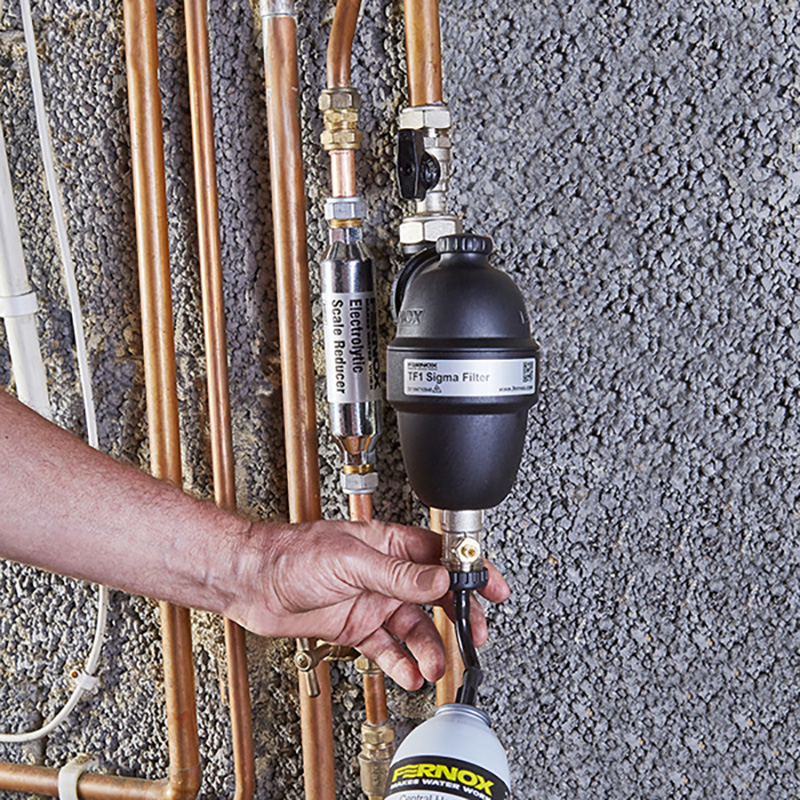

  • Umożliwia wygodne, bezproblemowe i szybkie dozowanie chemii przez zawór spustowy – oszczędność czasu pracy w miejscu zabudowy instalacji podczas jej konserwacji
  • Łatwy w montażu, pasuje do przewodów poziomych i pionowych
  • Nie blokuje ani nie ogranicza przepływu
Filters Sort results
Reset Apply
Kod produktu
Wariant
Rozmiar
Karta produktu
62570
With Valves
3/4"
62571
With Valves
1"
Dodatkowe informacje

TF1 Sigma Filter jest zbudowany z polimeru technicznego o wysokiej wytrzymałości, w gatunku odpowiednim do zastosowań w układach ogrzewania i chłodzenia. Polimer wzmocniony włóknem szklanym charakteryzuje się dobrą odpornością na hydrolizę, a także dużą odpornością na naprężenia i ścieranie. Polimer jest kompatybilny z glikolami i dodatkami stosowanymi w instalacjach centralnego ogrzewania.

Konstrukcja TF1 Sigma Filter zapewnia minimalne straty ciśnienia przy utrzymaniu wysokiej skuteczności zbierania zanieczyszczeń. Wewnętrzny HPS (hydrauliczny separator cząstek), zespół magnesów i strefa małego przepływu zostały zaprojektowane tak, aby umożliwić filtrowi wychwytywanie szeregu zanieczyszczeń z instalacji, nie wywołując przy tym negatywnych skutków dla reszty układu grzewczego.

TF1 Sigma Filter wykorzystuje szereg wysokiej jakości komponentów, które zapewniają optymalną skuteczność filtra. Metalowy kolektor z gniazdem nasuwanym na rurę zapewnia solidne połączenie z instalacją grzewczą. Magnes jest produkowany z wykorzystaniem najwyższej jakości neodymu, który zapewnia wysoką skuteczność wychwytywania, a także solidny sposób filtracji, poprzez ciągły i niezmienny poziom zbierania zanieczyszczeń.

Aplikacja, dopasowanie i dozowanie

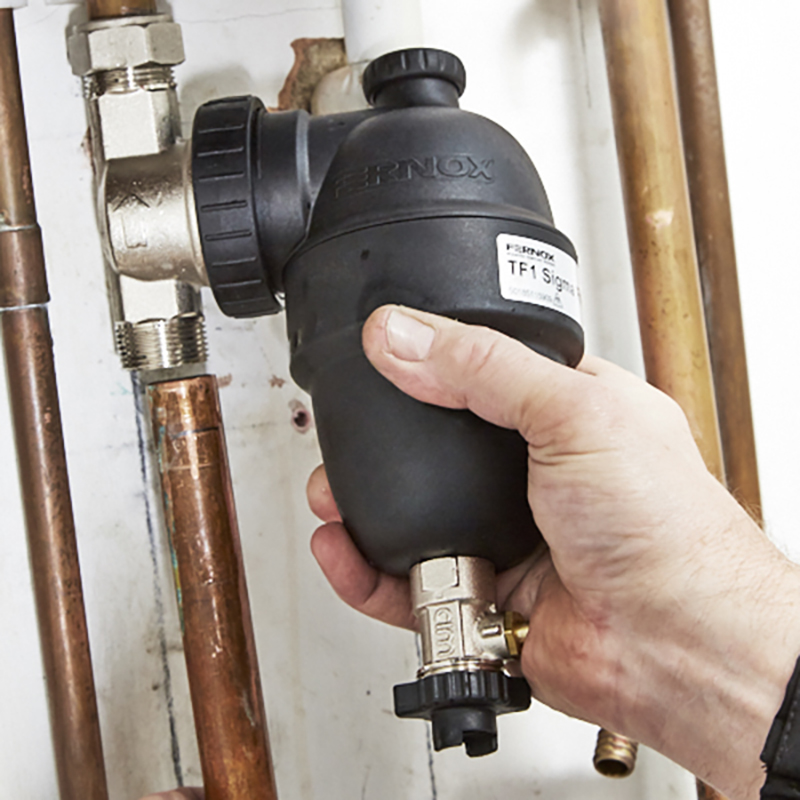

TF1 Sigma Filter można montować na przewodach pionowych lub poziomych, przy czym należy zachować zgodność kierunku przepływu ze strzałką na kolektorze. W idealnym przypadku TF1 Sigma Filter powinien być zamontowany na powrocie do kotła, przy czym można go zainstalować z odchyleniem do 45 ° od pozycji pionowej, jeśli przestrzeń lub odległość do stropu jest ograniczona.

TF1 Sigma Filter ma za zadanie chronić kocioł przed szkodliwym działaniem krążących zanieczyszczeń korozyjnych, które gromadzą się w instalacji w wyniku reakcji chemicznych, zachodzących kiedy woda wchodzi w kontakt z różnymi metalami stosowanymi w instalacjach ogrzewania i chłodzenia. Zabezpieczenie instalacji wysokiej jakości inhibitorem z gamy Fernox Protector zapobiegnie tworzeniu się szlamu i kamienia kotłowego na długi czas, zgodnie z uregulowaniami i najlepszymi praktykami.

Pakowanie, przechowywanie i bezpieczeństwo

Osoby z wszczepionymi implantami kardiologicznymi powinny zawsze zachowywać szczególną ostrożność podczas obsługi filtra magnetycznego, podobnie jak w przypadku wszystkich wyrobów magnetycznych.
Pakowane pojedynczo wraz z instrukcją. Brak specjalnych wymagań dotyczących przechowywania.

Wydajność

Kompatybilne płyny:
Woda
Roztwory glikolu zawierające inhibitor
Środki chemiczne firmy Fernox / dodatki do cieczy obiegowych
Maksymalne stężenie glikolu: 50%

Maksymalne ciśnienie robocze – 5 barów
Maksymalne tempo przepływu – 50 l/min
Maksymalna temperatura robocza: 100⁰C
Sprawność wychwytywania: do 100% zanieczyszczeń w obiegu

Zasada działania – zanieczyszczona woda wpływa do filtra przez kolektor, niosąc różne zanieczyszczenia powstałe w instalacji oraz zawieszone cząstki stałe. Te zanieczyszczenia, w tym zanieczyszczenia ferromagnetyczne, takie jak magnetyt, przemieszczają się przez kolektor do głównego korpusu filtra.
Dzięki specjalnie zaprojektowanej charakterystyce przepływu wytwarzanej w filtrze przez Hydroniczny Separator Cząsteczek (HPS) wymuszany jest ruch wody w dół w kierunku dna filtra. Działanie HPS pomaga rozbijać wszelkie cząstki brudu występujące w wodzie w postaci zawiesiny, a także kierować te cząstki w kierunku specjalnie zaprojektowanej strefy niskiego przepływu u podstawy filtra.
Dynamiczny przepływ wody w filtrze pozwala również wychwytywać zanieczyszczenia ferromagnetyczne przez zespół mocnych magnesów.
Aby opuścić filtr, woda musi przepływać wzdłuż płaszcza magnesu i wokół HPS, po czym wypływa z kolektora. W ten sposób wydostawanie się zanieczyszczeń wody obiegowej z filtra jest utrudnione, jako że są one albo uwięzione w strefie niskiego przepływu, albo wyłapywane przez silny magnes, co oznacza, że z filtra wypływa czysta woda.
Wszelkie zabrudzenia zgromadzone w filtrze można następnie usunąć, wyjmując magnes z obudowy i otwierając zawór spustowy. Ta procedura jest pokazana w instrukcji czyszczenia filtra i nie wymaga wyłączania układu ani demontażu filtra.

Specyfikacje

Obudowa filtra – polimer techniczny wzmocniony włóknem szklanym
Kolektor – Mosiądz niklowany oraz polimer techniczny wzmocniony włóknem szklanym
Zawór spustowy – mosiądz niklowany
Pierścień zabezpieczający – stal nierdzewna
Uszczelki i podkładki – EPDM

Wolumetria
Filters Sort results
Reset Apply
Kod produktu
Wariant
Rozmiar
Wymiary produktu
Kod kreskowy produktu
Wymiary opakowania
Kod kreskowy opakowania (ITF)
62570
With Valves
3/4"
180 × 255 × 115 mm
5014551625709
241 x 362 x 268 mm
05014551002401
62571
With Valves
1"
179 × 346 × 112 mm
5014551625716
241 x 178 x 352 mm
05014551002418
Cleaning Diagram
Dimensions Diagram
Dosing Diagram
Pressure Differential Graph
