Kod Produktu:
33006242/0050
Nominalna prędkość przepływu i średnica DN: 1.5 m/s (standard-flow)

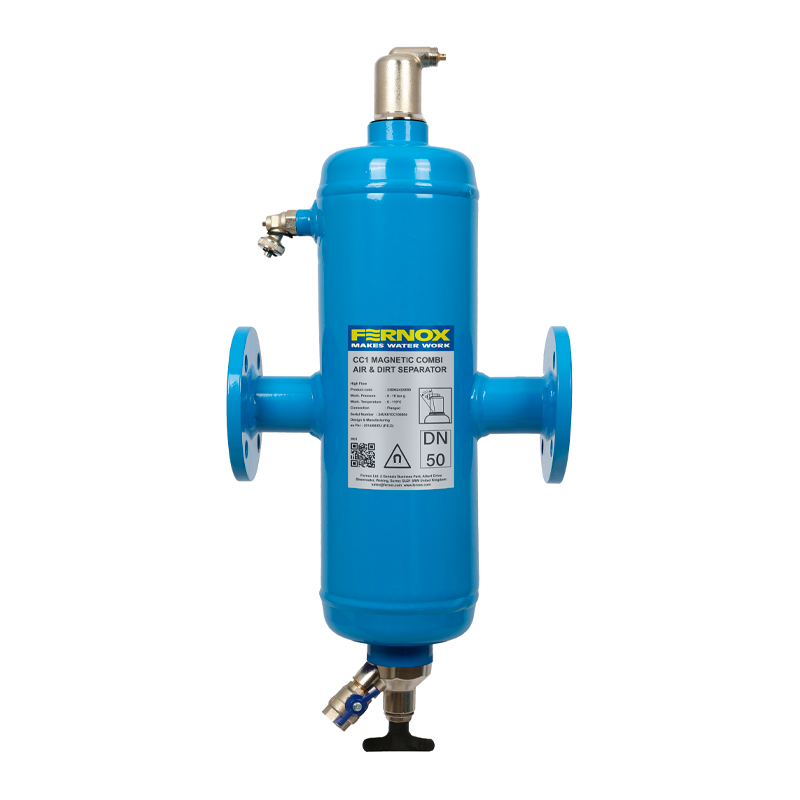

Fernox CC1 Magnetyczny Separator Powietrza i Zanieczyszczeń do Instalacji Kombi to wysokowydajne urządzenie przeznaczone do ciągłego usuwania powietrza, mikropęcherzyków oraz zanieczyszczeń magnetycznych i niemagnetycznych z zamkniętych komercyjnych instalacji grzewczych i chłodniczych. Połączenie separacji hydrocyklonowej z wydajnym wychwytywaniem zanieczyszczeń magnetycznych pomaga ograniczyć korozję, utrzymać wysoką sprawność instalacji oraz chronić kluczowe urządzenia systemu.
Urządzenie jest odpowiednie do instalacji zawierających do 50% glikolu. Dostępne są dwie wersje z połączeniami kołnierzowymi od DN50 do DN150:
• Standardowy przepływ – odpowiedni dla prędkości przepływu do 1,5 m/s
• Wysoki przepływ – odpowiedni dla prędkości przepływu do 3,0 m/s
Wysokowydajna separacja cząstek – CC1 łączy separację hydrocyklonową i magnetyczną w celu usuwania zarówno niemagnetycznych, jak i żelaznych zanieczyszczeń z krążącego czynnika instalacji. Działanie hydrocyklonowe wspomaga separację zawieszonych zanieczyszczeń, podczas gdy wysokowydajny magnes neodymowy wychwytuje cząstki żelazne. Magnes jest umieszczony w suchej kieszeni, co umożliwia skuteczne wychwytywanie cząstek magnetycznych bez bezpośredniego kontaktu z czynnikiem instalacji.
Skuteczna separacja powietrza – Wewnętrzna konstrukcja wspomaga separację powietrza i mikropęcherzyków od krążącego czynnika, umożliwiając ich gromadzenie się w górnej części urządzenia, skąd są automatycznie odprowadzane przez zintegrowany odpowietrznik.
Zoptymalizowana konstrukcja przepływu – CC1 posiada zoptymalizowaną wewnętrzną drogę przepływu, zaprojektowaną w celu zapewnienia skutecznej separacji powietrza i zanieczyszczeń przy jednoczesnym utrzymaniu niskiego spadku ciśnienia w urządzeniu. Wspiera to efektywną cyrkulację w instalacji bez niepotrzebnego ograniczania przepływu.
Solidna konstrukcja – Wykonany ze stali węglowej z odporną na korozję powłoką wewnętrzną, CC1 został zaprojektowany do długotrwałego użytkowania w komercyjnych instalacjach grzewczych i chłodniczych. Jego pionowy korpus i połączenia kołnierzowe ułatwiają montaż oraz dostęp podczas serwisowania.
Łatwa konserwacja – Zintegrowany zawór spustowy umożliwia szybkie odprowadzanie zgromadzonych zanieczyszczeń bez konieczności wyłączania instalacji, pomagając zminimalizować czas konserwacji i zakłócenia.
Separator magnetyczny powietrza i zanieczyszczeń Fernox CC1 został zaprojektowany do zamkniętych komercyjnych instalacji grzewczych i wody lodowej, w tym do zastosowań w szkołach, szpitalach, biurach, pomieszczeniach technicznych i innych budynkach komercyjnych. Montowany szeregowo na przewodzie zasilającym lub powrotnym, usuwa krążące powietrze i zanieczyszczenia, pomagając jednocześnie chronić kluczowe elementy instalacji, w tym pompy, kotły i wymienniki ciepła.
CC1 jest odpowiedni do instalacji wykorzystujących inhibitory chemiczne, takie jak Fernox Protector F9.
Lokalizacja (instalacje grzewcze): Na przewodzie zasilającym, najlepiej za kotłem
Lokalizacja (instalacje chłodnicze): Na przewodzie powrotnym, w pobliżu agregatu chłodniczego
Urządzenie działa niezależnie od kierunku przepływu. Automatyczny odpowietrznik musi pozostawać dostępny w celu obsługi i serwisowania. Zawór spustowy umożliwia odprowadzanie zgromadzonych zanieczyszczeń bez konieczności wyłączania instalacji.
Maksymalne ciśnienie robocze: 10 bar
Ciśnienie próbne: >15 bar
Zakres temperatury roboczej: 0–110°C
Orientacja montażu: poziome przewody rurowe
Odpowiednie czynniki:
• Woda
• Mieszaniny wody i glikolu (do 50%)
Zasada działania
Gdy woda przepływa przez urządzenie Combi, mikropęcherzyki łączą się, unoszą się i są odprowadzane przez zintegrowany automatyczny odpowietrznik.
Jednocześnie zanieczyszczenia magnetyczne są zatrzymywane przez magnes neodymowy umieszczony w obrotowej suchej kieszeni, podczas gdy cięższe cząstki osadzają się na dnie komory. Mogą one zostać usunięte przez zintegrowany zawór spustowy.
Zapewnia to ciągłe oczyszczanie bez przerywania pracy instalacji.
• Materiał korpusu: stal węglowa
• Powłoka wewnętrzna: odporna na korozję
• Magnes: neodymowy, umieszczony w suchej kieszeni
• Odpowietrznik: automatyczny, montowany w górnej części (1/2” BSP)
• Zawór spustowy: mosiężny
• Przyłącza: kołnierzowe (DN50–DN150), EN 1092-1 / PN16
• Orientacja montażu: poziome przewody rurowe
• Warianty przepływu:
Standardowy przepływ (do 1,5 m/s)
Wysoki przepływ (do 3,0 m/s)
Każde urządzenie jest poddawane próbie hydrostatycznej przy ciśnieniu >15 bar i dostarczane wstępnie zmontowane. Odpowietrznik i zawory spustowe są montowane fabrycznie. Urządzenie musi być instalowane wewnątrz pomieszczeń, w miejscu zabezpieczonym przed mrozem i odpowiednio wentylowanym. Przed przystąpieniem do serwisowania instalację należy rozhermetyzować i schłodzić. W normalnych warunkach obciążenia zanieczyszczeniami zaleca się regularne cykle spustu co 6 miesięcy.
| Kod Produktu | Nominalna prędkość przepływu i średnica DN | Kod Kreskowy Pojedynczego Opakowania | Wymiary pojedynczego elementu (wysokość × szerokość × głębokość) | Masa pojedynczej sztuki (kg) | Kod kreskowy na Opakowaniu Zewnętrznym (ITF) | Wymiary Kartonu Zewnętrznego(wysokość x szerokość x głębokość) | Masa kartonu zewnętrznego (kg) |
|---|---|---|---|---|---|---|---|
| 33006242/0065 | |||||||
| 33006242/0080 | |||||||
| 33006242/0100 | |||||||
| 33006242/0125 | |||||||
| 33006242/0150 | |||||||
| 33006242/0050 |
