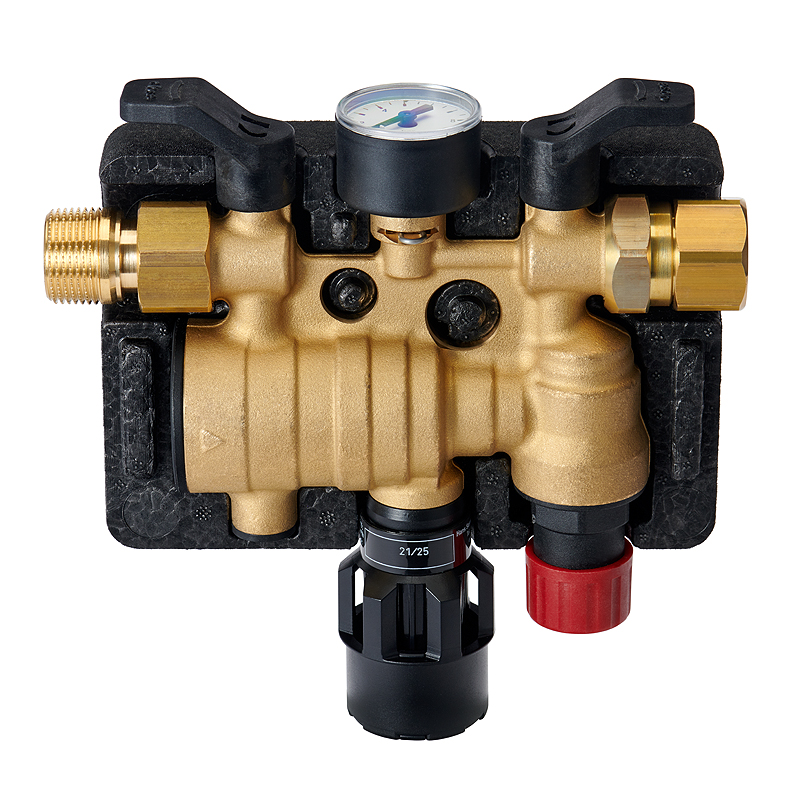

Fernox FD1 CombiValve to w pełni zintegrowane urządzenie do napełniania bezodpowietrznych (ciśnieniowych) systemów grzewczych. Umożliwia automatyczne napełnianie, zapewniając jednocześnie zabezpieczenie przed cofaniem się wody zgodnie z normą EN 1717, chroniąc wodę pitną przed zanieczyszczeniem do kategorii płynów 3. Urządzenie zawiera zawór zwrotny typu CA (klasa „a”), zawór redukcyjny ciśnienia, lejek, filtr siatkowy, manometr, zawory odcinające (wlotowe i wylotowe) oraz wtyczkę manometru.
Urządzenie należy zamontować na poziomej rurze, z lejkiem spustowym skierowanym pionowo w dół. Przewód przyłączeniowy musi być zaprojektowany tak, aby zapobiegać stagnacji, dlatego należy go podłączyć bezpośrednio do rury przepływowej o długości ograniczonej do 2–5 średnic nominalnych (zgodnie z normą DIN 1988-600). Przed instalacją należy przepłukać system. Urządzenie należy zainstalować w suchym, chronionym przed mrozem i dobrze wentylowanym miejscu. Należy upewnić się, że rura spustowa zainstalowana pod zbiornikiem pośrednim jest zgodna z normą EN 12056 i ma odpowiednią wydajność. Aby zapewnić długotrwałą wydajność, należy zainstalować filtr wody pitnej za wodomierzem i przed zaworem FD1 CombiValve, zgodnie z normą EN 13443-1.
Instrukcje dotyczące instalacji i konserwacji znajdują się w instrukcji obsługi.
Zawór Fernox CombiValve należy sprawdzać co najmniej raz w roku, zgodnie z normą EN 806-5. Zdecydowanie zaleca się zawarcie umowy serwisowej z wykwalifikowanym instalatorem.
Uwaga: Elementy wewnętrzne należy czyścić wyłącznie czystą, zimną wodą.
Obudowa wykonana z mosiądzu tłoczonego na gorąco. Wszystkie części mające kontakt z wodą są zgodne z wytycznymi KTW.
Przyłącza: 3/4” BSP męskie (wlot) i 3/4” BSP żeńskie (wylot)
Granice robocze:
– Zakres regulacji ciśnienia (bar): 1 – 5
– Ustawienie fabryczne (bar): 1,5
– Maks. ciśnienie robocze (bar): 10
– Maks. temperatura na wlocie (°C): 30
– Natężenie przepływu (l/h): 1200 przy Δp 1,5 bar
Wymiary produktu:
– Długość urządzenia (mm): 197
– Wysokość urządzenia (mm): 188
– Odległość od środka przyłącza do górnej krawędzi urządzenia (mm): 48
– Odległość od środka przyłącza do dolnej krawędzi urządzenia (mm): 138
Opakowanie, Obsługa i Bezpieczeństwo
Pakowane pojedynczo. Przechowywać w suchym miejscu.
