Zestaw zaworów Fernox CC1 90 PICV to gotowy zestaw uruchomieniowy przeznaczony do stosowania z filtrem bocznym CC1 90 do powietrza i zanieczyszczeń. Zestaw ten umożliwia precyzyjną regulację przepływu w obwodzie bocznym, pomagając inżynierom w osiągnięciu zgodności z normą BG29 oraz zapewniając, że w ciągu 24 godzin przez separator przepłynie odpowiednia część wody z systemu.
Zestaw zaworów CC1 90 PICV został opracowany w celu zapewnienia prostej i niezawodnej metody regulacji przepływu przez filtr bocznego strumienia CC1 Air & Dirt 90. Dzięki precyzyjnej regulacji natężenia przepływu w strumieniu bocznym zestaw zaworów pomaga zapewnić, że całkowita objętość wody w systemie przepłynie przez separator w ciągu 24 godzin, co jest zgodne z wytycznymi BSRIA BG29 i zapewnia optymalną wydajność separatora.

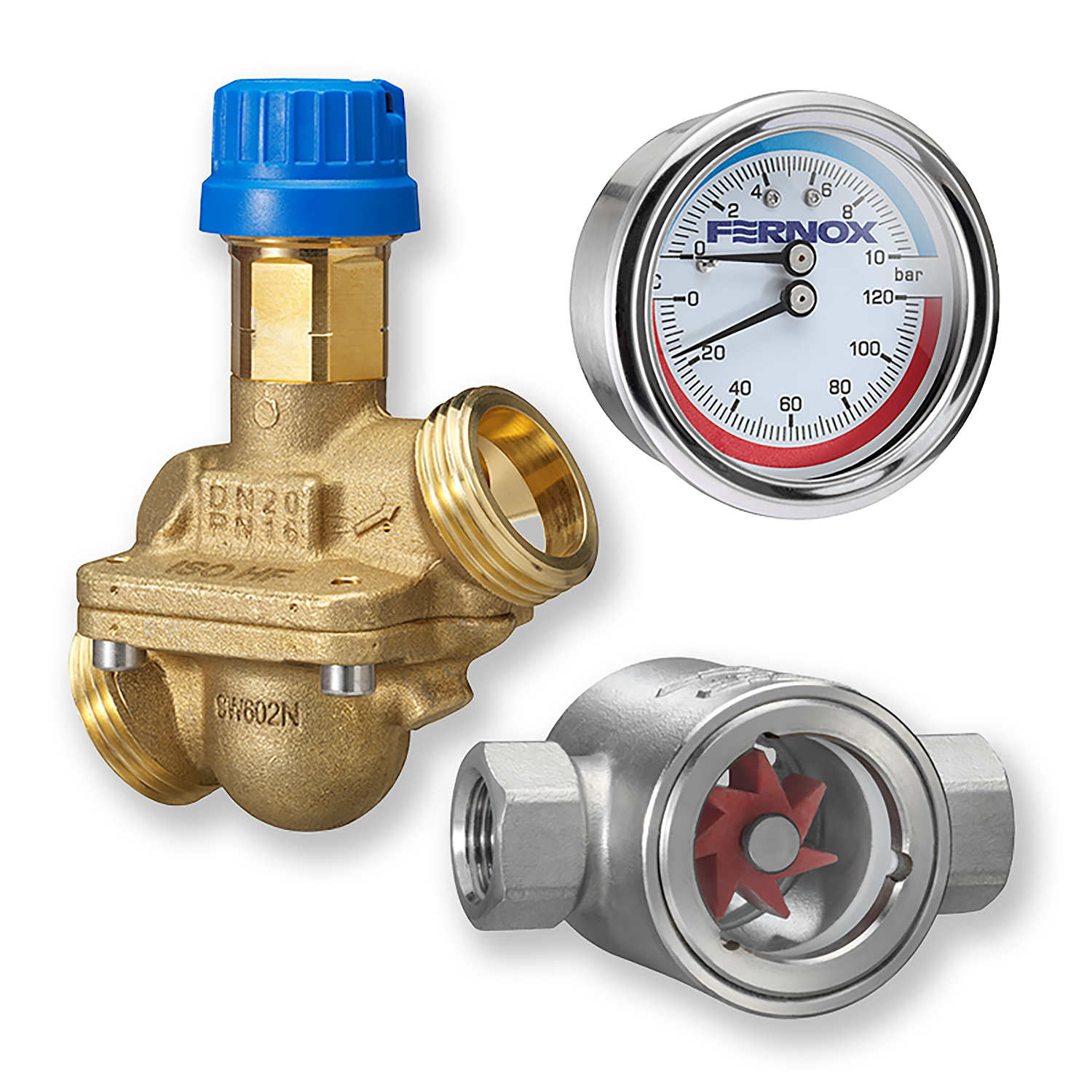

Zestaw zawiera:
1 x zawór regulacyjny niezależny od ciśnienia (PICV) typu AB-QM
2 x złącza PICV
2 x reduktory rurowe (opcjonalnie)
1 x wskaźnik przepływu CC1
2 x manometry i termometry CC1
Instrukcja montażu
Przeznaczony do:
Instalacji grzewczych o mocy od 166 kW do 7 500 kW
Instalacji chłodniczych o mocy od 133 kW do 6 000 kW
Instalacje o objętości wody od 2 000 do 90 000 litrów
Instalacje z jedną lub dwiema pompami
Przyłącza rurowe DN15 (1/2″), DN20 (3/4″) i DN25 (1″)
Zintegrowany zawór regulacyjny niezależny od ciśnienia (PICV) umożliwia precyzyjną regulację przepływu przez obieg boczny, pomagając zapewnić, że całkowita objętość wody w systemie przepłynie przez filtr boczny CC1 90 w ciągu 24 godzin, zgodnie z wytycznymi BSRIA.
Wymagane natężenie przepływu można obliczyć na podstawie całkowitej objętości wody w systemie:
Wymagane natężenie przepływu = Całkowita objętość systemu ÷ 86 400 sekund
W przypadku systemów, w których całkowita objętość wody nie jest znana, można ją oszacować na podstawie mocy znamionowej systemu wyrażonej w kW:
Systemy grzewcze: kW × 12 = przybliżona objętość systemu w litrach
Systemy chłodnicze: kW × 15 = przybliżona objętość systemu w litrach
Obliczone natężenie przepływu można następnie ustawić na zaworze CC1 90 PICV w celu regulacji i stabilizacji przepływu przez obieg boczny.
Zasada działania:
Zawór PICV jest regulowany w celu uzyskania wymaganego natężenia przepływu w oparciu o całkowitą objętość wody w systemie. Po uruchomieniu zawór ogranicza i stabilizuje przepływ przez filtr bocznego obiegu CC1 90 Side Stream Filter Air & Dirt, pomagając zapewnić, że wymagana objętość wody systemowej przepłynie przez urządzenie w ciągu 24 godzin.
Dostarczony wskaźnik przepływu umożliwia wizualną weryfikację przepływu, natomiast manometry ciśnienia i temperatury wspomagają czynności związane z monitorowaniem i uruchomieniem.
Odpowiednią średnicę rury należy dobrać w zależności od całkowitej objętości wody w systemie:
Całkowita objętość systemu Średnica rury
2 000–36 000 litrów DN15 – 1/2″
36 000–53 000 litrów DN20 – 3/4″
53 000–90 000 litrów DN25 – 1″
Instalację i uruchomienie powinien przeprowadzić odpowiednio wykwalifikowany personel zgodnie z lokalnymi przepisami i wymaganiami projektowymi systemu.
Zawór PICV należy dobrać i wyregulować zgodnie z objętością wody w systemie, wymaganym natężeniem przepływu oraz rozmiarem rur. Należy zapoznać się z instrukcją montażu i wytycznymi dotyczącymi uruchomienia dołączonymi do produktu.
Zestaw zaworów nadaje się zarówno do instalacji z jedną pompą, jak i z dwiema pompami. Dostarczone zawory, manometry i armatura powinny zostać zamontowane wokół filtra bocznego strumienia CC1 90 Side Stream Filter Air & Dirt zgodnie z zalecanym schematem montażu.
