Kod Produktu:
33006333/0150
Nominalna prędkość przepływu i średnica DN: 1.5 m/s (standard-flow)

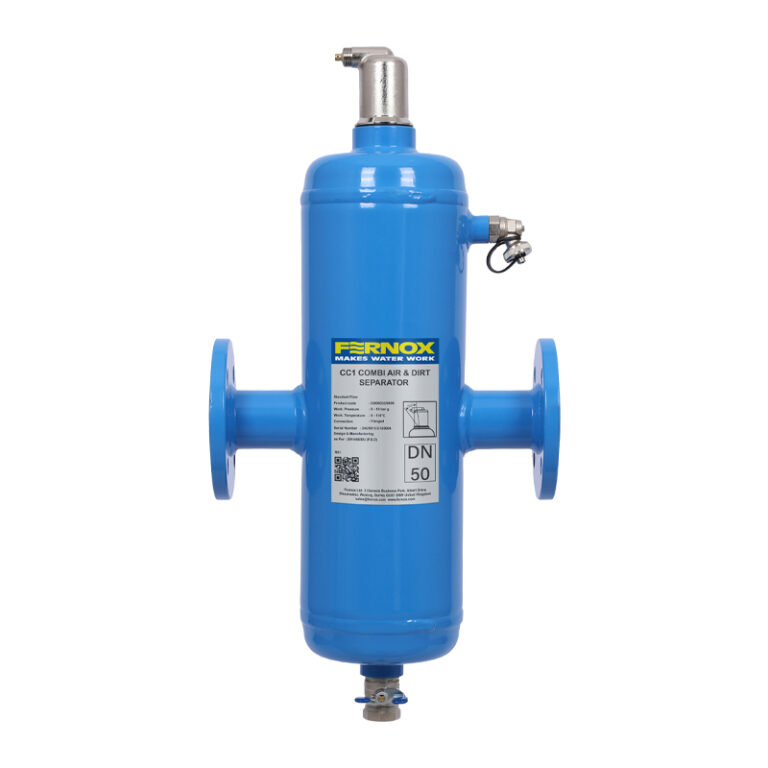

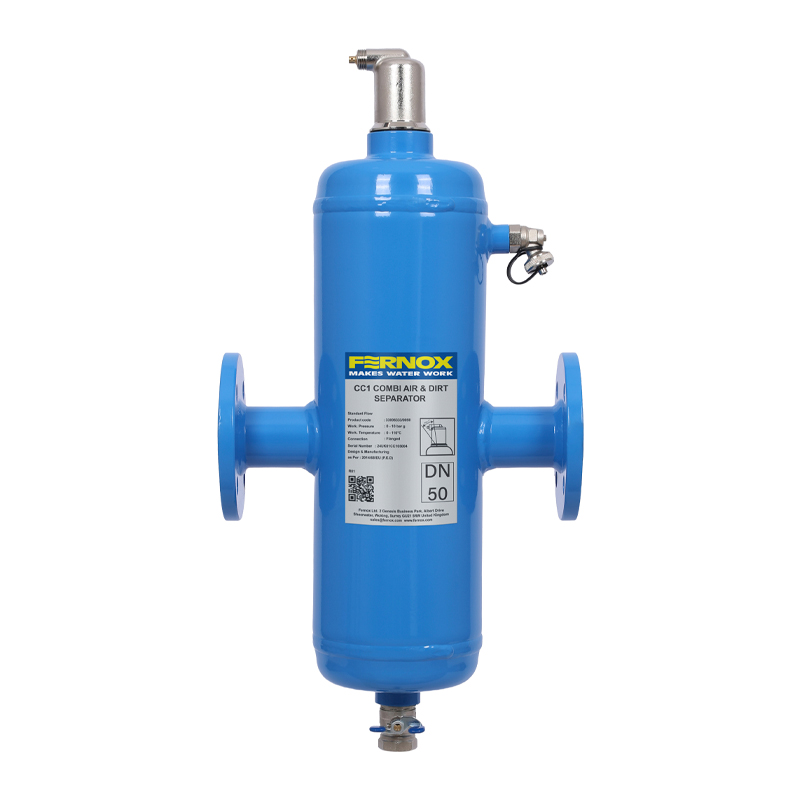

Separator powietrza i zanieczyszczeń Fernox CC1 Combi to wysokowydajne urządzenie przeznaczone do ciągłego usuwania powietrza, mikropęcherzyków i zanieczyszczeń z zamkniętych komercyjnych systemów ogrzewania i chłodzenia. Jego wysokowydajna separacja hydrocyklonowa pomaga usuwać zawieszone zanieczyszczenia, jednocześnie zapewniając skuteczne oddzielanie powietrza, co przyczynia się do ograniczenia korozji, utrzymania wydajności systemu oraz ochrony kluczowych elementów instalacji.
Seria ta, odpowiednia dla systemów zawierających do 50% glikolu, jest dostępna w dwóch wersjach z przyłączami kołnierzowymi o średnicach od DN50 do DN150:
• Standard Flow – odpowiednia dla prędkości do 1,5 m/s
• High Flow – odpowiednia dla prędkości do 3,0 m/s
Wysoka wydajność separacji – model CC1 wykorzystuje działanie hydrocyklonowe w celu ułatwienia oddzielania zawieszonych zanieczyszczeń od cyrkulującego płynu. Konstrukcja wewnętrzna sprzyja również oddzielaniu się powietrza i mikropęcherzyków od płynu oraz gromadzeniu się ich w górnej części urządzenia, skąd są automatycznie odprowadzane przez wbudowany odpowietrznik.
Zoptymalizowana konstrukcja przepływu – model CC1 charakteryzuje się zoptymalizowaną wewnętrzną ścieżką przepływu, zaprojektowaną w celu zapewnienia skutecznego oddzielania powietrza i zanieczyszczeń przy jednoczesnym utrzymaniu niskiego spadku ciśnienia w urządzeniu. Pomaga to utrzymać wydajną cyrkulację w systemie bez niepotrzebnego ograniczania przepływu.
Solidna konstrukcja – Urządzenie CC1, wykonane ze stali węglowej z wewnętrzną powłoką odporną na korozję, zostało zaprojektowane z myślą o długotrwałym użytkowaniu w komercyjnych systemach ogrzewania i chłodzenia. Jego połączenia kołnierzowe oraz pionowa obudowa ułatwiają montaż i dostęp w celu serwisowania.
Łatwa konserwacja – Zintegrowany zawór spustowy umożliwia szybkie odprowadzenie zgromadzonych zanieczyszczeń bez konieczności wyłączania systemu, co pomaga zminimalizować czas konserwacji i zakłócenia w pracy.
Separator powietrza i zanieczyszczeń Fernox CC1 Combi został zaprojektowany do szczelnych komercyjnych instalacji grzewczych i chłodniczych, w tym do zastosowań w szkołach, szpitalach, biurach, pomieszczeniach technicznych i innych budynkach komercyjnych. Instalowany w linii na rurociągu zasilającym lub powrotnym, pomaga usuwać krążące powietrze i zanieczyszczenia, chroniąc jednocześnie kluczowe elementy, takie jak pompy, kotły i wymienniki ciepła.
Urządzenie CC1 jest kompatybilne z wodą oraz roztworami glikolu z inhibitorami w stężeniu do 50%, dzięki czemu nadaje się do systemów wykorzystujących inhibitory chemiczne, takie jak Fernox Protector F9.
Umiejscowienie (instalacje grzewcze): na rurociągu zasilającym, najlepiej za kotłem
Umiejscowienie (instalacje chłodnicze): na rurociągu powrotnym, w pobliżu agregatu chłodniczego
System działa niezależnie od kierunku przepływu. Automatyczny odpowietrznik musi pozostawać dostępny w celu obsługi i konserwacji. Zawór spustowy umożliwia odprowadzenie zgromadzonych zanieczyszczeń bez konieczności wyłączania systemu.
Maksymalne ciśnienie robocze: 10 bar
Ciśnienie próbne: >15 bar
Zakres temperatur roboczych: 0 – 110°C
Orientacja montażowa: Rurociągi poziome
Typ przyłącza: Kołnierzowe (DN50 do DN150)
Odpowiednie płyny:
• Woda
• Mieszaniny glikolu z wodą (do 50%)
Zasada działania
Gdy woda przepływa przez urządzenie Combi, mikropęcherzyki łączą się i unoszą się do górnej części komory, skąd są automatycznie usuwane przez wbudowany automatyczny odpowietrznik.
Jednocześnie zawieszone cząstki zanieczyszczeń są oddzielane od wody w systemie dzięki działaniu hydrocyklonowemu. Siły odśrodkowe powodują, że cięższe zanieczyszczenia przemieszczają się w kierunku zewnętrznej ścianki komory i osadzają się na dnie, skąd mogą być odprowadzane przez wbudowany zawór spustowy.
Proces ten umożliwia ciągłe usuwanie powietrza i zanieczyszczeń bez przerywania pracy systemu.
• Materiał korpusu: stal węglowa
• Powłoka wewnętrzna: odporna na korozję
• Odpowietrznik: automatyczny, zamontowany u góry (1/2” BSP)
• Zawór spustowy: mosiężny
• Przyłącza: kołnierzowe (DN50–DN150), EN 1092-1 / PN16
• Orientacja montażu: instalacja rurociągowa w pozycji poziomej
Każde urządzenie jest testowane hydrostatycznie przy ciśnieniu >15 bar i dostarczane w stanie wstępnie zmontowanym. Odpowietrznik i zawór spustowy są montowane fabrycznie. Urządzenie należy zainstalować wewnątrz budynku, w miejscu chronionym przed mrozem i wentylowanym. Przed konserwacją należy zredukować ciśnienie w systemie i go schłodzić. Przy normalnym obciążeniu zanieczyszczeniami zaleca się regularne cykle spuszczania co 6 miesięcy.
| Kod Produktu | Nominalna prędkość przepływu i średnica DN | Kod Kreskowy Pojedynczego Opakowania | Wymiary pojedynczego elementu (wysokość × szerokość × głębokość) | Masa pojedynczej sztuki (kg) | Kod kreskowy na Opakowaniu Zewnętrznym (ITF) | Wymiary Kartonu Zewnętrznego(wysokość x szerokość x głębokość) | Masa kartonu zewnętrznego (kg) |
|---|---|---|---|---|---|---|---|
| 33006333/0050 | |||||||
| 33006333/0065 | |||||||
| 33006333/0080 | |||||||
| 33006333/0100 | |||||||
| 33006333/0125 | |||||||
| 33006333/0150 |
