Kod Produktu:
33006239/0050
Nominalna prędkość przepływu i średnica DN: 1.5 m/s (standard-flow)

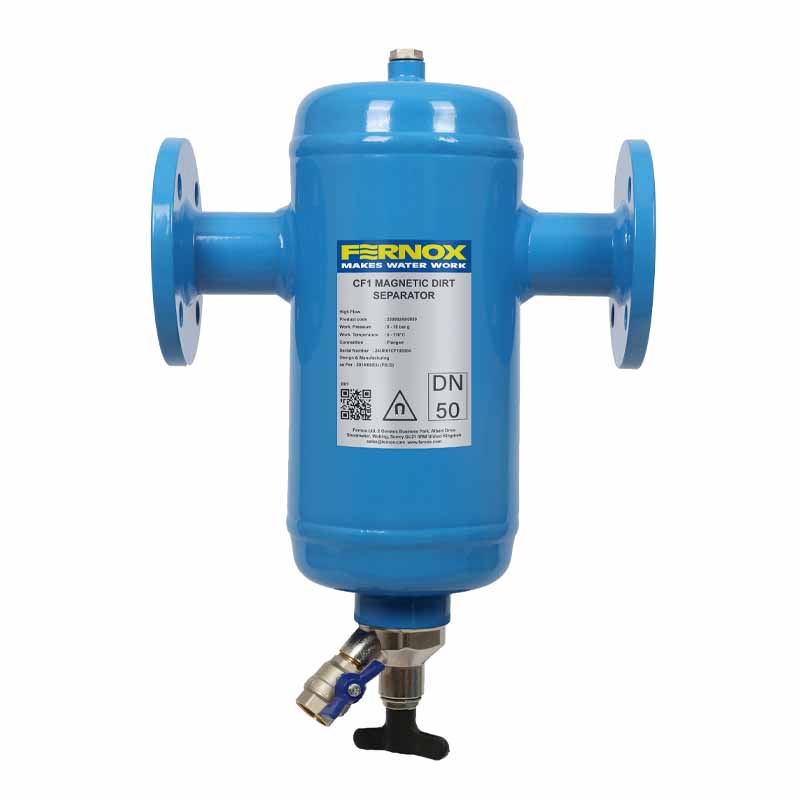

Separator magnetyczny zanieczyszczeń Fernox CF1 to wysokowydajne urządzenie filtracji magnetycznej przeznaczone do zamkniętych komercyjnych instalacji grzewczych i chłodniczych. Usuwa zarówno cząstki magnetyczne, jak i niemagnetyczne z krążącego czynnika, pomagając chronić kotły, pompy, wymienniki ciepła i inne kluczowe elementy instalacji.
Konstrukcja o niskim spadku ciśnienia wspiera stabilny przepływ w instalacji i energooszczędną pracę, natomiast beznarzędziowa konserwacja umożliwia szybkie i łatwe usuwanie zgromadzonych zanieczyszczeń bez konieczności wyłączania instalacji.
Odpowiedni do instalacji zawierających do 50% glikolu, zakres jest dostępny w dwóch wersjach, od DN50 do DN150:
• Standardowy przepływ – odpowiedni dla prędkości przepływu do 1,5 m/s
• Wysoki przepływ – odpowiedni dla prędkości przepływu do 3,0 m/s
Wysokowydajna separacja – CF1 wykorzystuje separację hydrocyklonową do usuwania cząstek niemagnetycznych z krążącego czynnika instalacji, podczas gdy wysokowydajny magnes neodymowy wychwytuje zanieczyszczenia żelazne. Magnes jest umieszczony w suchej kieszeni, co umożliwia skuteczne wychwytywanie cząstek żelaznych bez kontaktu magnesu z czynnikiem instalacji.
Zoptymalizowana konstrukcja przepływu – CF1 posiada zoptymalizowaną wewnętrzną drogę przepływu, zaprojektowaną w celu zapewnienia skutecznej separacji cząstek przy jednoczesnym utrzymaniu niskiego spadku ciśnienia w urządzeniu. Wspiera to efektywny przepływ w instalacji bez niepotrzebnego ograniczania cyrkulacji.
Solidna konstrukcja – Wykonany ze stali węglowej z odporną na korozję powłoką wewnętrzną, CF1 został zaprojektowany do długotrwałego użytkowania w komercyjnych instalacjach grzewczych i chłodniczych. Jego pionowy korpus i połączenia kołnierzowe zostały zaprojektowane z myślą o łatwym montażu i dostępie podczas serwisowania.
Łatwa konserwacja – Zawór spustowy umożliwia szybkie i łatwe usuwanie zgromadzonych zanieczyszczeń bez konieczności odcinania lub wyłączania instalacji, pomagając zminimalizować czas konserwacji i zakłócenia.
Separator magnetyczny zanieczyszczeń CF1 został zaprojektowany w celu poprawy efektywności zamkniętych komercyjnych instalacji grzewczych i wody lodowej, w tym instalacji w szkołach, szpitalach, biurach i innych budynkach komercyjnych. Montowany szeregowo na przewodzie zasilającym lub powrotnym, CF1 wykorzystuje separację hydrocyklonową i wychwytywanie magnetyczne do usuwania zanieczyszczeń niemagnetycznych i żelaznych, pomagając chronić kluczowe elementy, w tym pompy, kotły i wymienniki ciepła.
CF1 jest odpowiedni do instalacji wykorzystujących inhibitory chemiczne, takie jak Fernox Protector F9.
Lokalizacja (instalacje grzewcze): Na przewodzie zasilającym, najlepiej za kotłem
Lokalizacja (instalacje chłodnicze): Na przewodzie powrotnym, w pobliżu agregatu chłodniczego
Urządzenie działa niezależnie od kierunku przepływu, natomiast zawór spustowy umożliwia odprowadzanie zgromadzonych zanieczyszczeń bez konieczności wyłączania instalacji.
Maksymalne ciśnienie robocze: 10 bar
Ciśnienie próbne: >15 bar
Zakres temperatury roboczej: 0–110°C
Orientacja montażu: poziome przewody rurowe
Typ przyłącza: kołnierzowe
Odpowiednie czynniki:
• Woda
• Mieszaniny wody i glikolu (do 50%)
Zasada działania
Gdy czynnik instalacji wpływa do CF1, wewnętrzna geometria urządzenia spowalnia przepływ, tworząc strefę separacji.
Cząstki żelazne są wychwytywane przez magnes neodymowy umieszczony w suchej kieszeni, podczas gdy cięższe cząstki niemagnetyczne osadzają się na dnie komory.
Zebrane zanieczyszczenia są usuwane przez zintegrowany zawór spustowy podczas konserwacji, bez konieczności wyłączania instalacji.
Konstrukcja umożliwia skuteczne usuwanie krążących zanieczyszczeń przy jednoczesnym zachowaniu pracy instalacji.
• Materiał korpusu: stal węglowa
• Powłoka wewnętrzna: odporna na korozję
• Magnes: neodymowy, umieszczony w suchej kieszeni
• Zawór spustowy: mosiężny
• Przyłącza: kołnierzowe (DN50–DN150), EN 1092-1 / PN16
• Orientacja montażu: poziome przewody rurowe
Każde urządzenie jest poddawane próbie hydrostatycznej przy ciśnieniu >15 bar przed wysyłką. Produkt jest dostarczany ze wstępnie zamontowanym zespołem magnesu, zaworami spustowymi oraz instrukcją obsługi. Urządzenie nie nadaje się do użytku na zewnątrz. Zaleca się regularne spuszczanie zanieczyszczeń w zależności od poziomu zanieczyszczenia instalacji, zazwyczaj co 6 miesięcy. Montaż i konserwacja muszą być wykonywane przez wykwalifikowany personel zgodnie z odpowiednimi procedurami bezpieczeństwa.
| Kod Produktu | Nominalna prędkość przepływu i średnica DN | Kod Kreskowy Pojedynczego Opakowania | Wymiary pojedynczego elementu (wysokość × szerokość × głębokość) | Masa pojedynczej sztuki (kg) | Kod kreskowy na Opakowaniu Zewnętrznym (ITF) | Wymiary Kartonu Zewnętrznego(wysokość x szerokość x głębokość) | Masa kartonu zewnętrznego (kg) |
|---|---|---|---|---|---|---|---|
| 33006239/0065 | |||||||
| 33006239/0080 | |||||||
| 33006239/0100 | |||||||
| 33006239/0125 | |||||||
| 33006239/0150 | |||||||
| 33006239/0050 |
